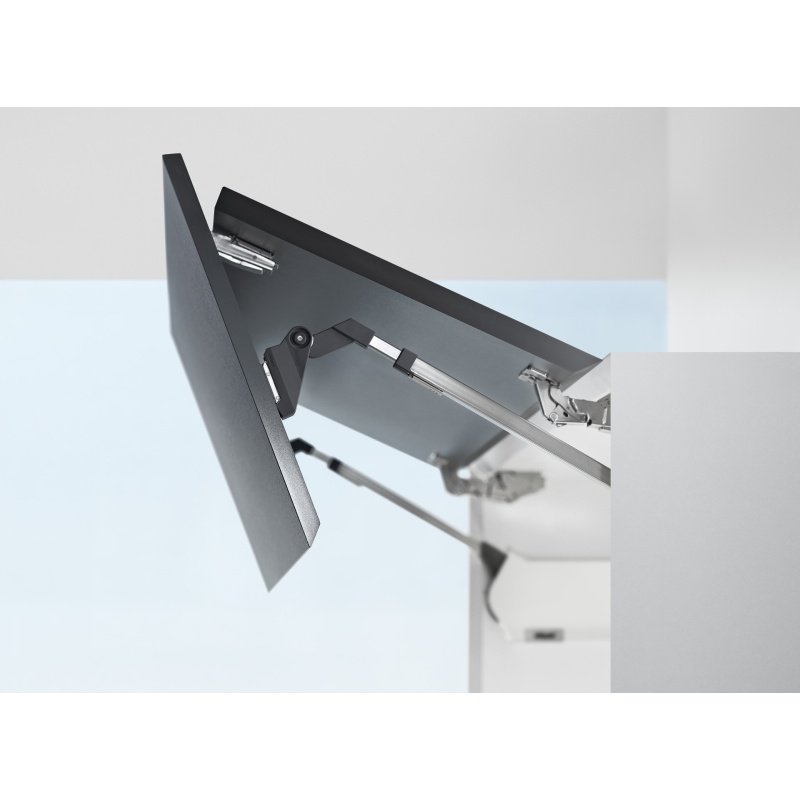

Aventos HF montāžas instrukcija
Zīmols:
Aventos HF
Skapja augstums 480 - 1040 mm, platums līdz 1800 mm.
Versija: fiksēta jebkurā pozīcijā, gluda un klusa aizvēršanās, pateicoties BLUMOTION
Materiāls: mehānisms - metāls; mehānismu pārsegi - plastmasa
Uzstādīšana: skapja dziļums vismaz 278 mm
Lai pabeigtu komplektu, nepieciešami šādi raksti
Mehānisma izvēle:
VT 2600-5550
VT 5350-10150
SKATĪT 9000-17250
Lai atrastu ietilpības koeficientu (VT), izmantojiet šādu formulu:
VT = durvju svars (ieskaitot roktura svaru) x durvju augstums (mm)
Piemēram: 5,5 (kg) x 600 (mm) = 3300 (VT )
Pacelšanas sviras izvēle:
Skapja augstumam 480–570 mm
Skapja augstumam 560–710 mm
Skapja augstumam 700–900 mm
Skapja augstumam760–1040 mm
Skapja durvju eņģes durvju piestiprināšanai pie korpusa ar produkta kodu 342.81.400< br>Pārklājuma starplikas divu paneļu pievienošanai viena otrai ar produkta kodu 372.74.990
Eņģu skaits ar korpusa platumu:
līdz 1200 mm, svars līdz 12 kg - 2 gab
1200 līdz 1799 mm, svars 12 - 19 kg - 3 gab
1800 mm un sver no 20 kg - 4 gab.
Eņģes un sviras zole ar produkta kodu 342.22.060< /a>
Ja nepieciešams, pasūtiet papildus:
Atvēršanas ierobežotājs ar produkta kodu 372.74.997 (83º) vai 372.74.998 (104º)
