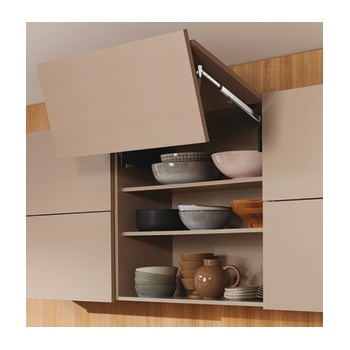

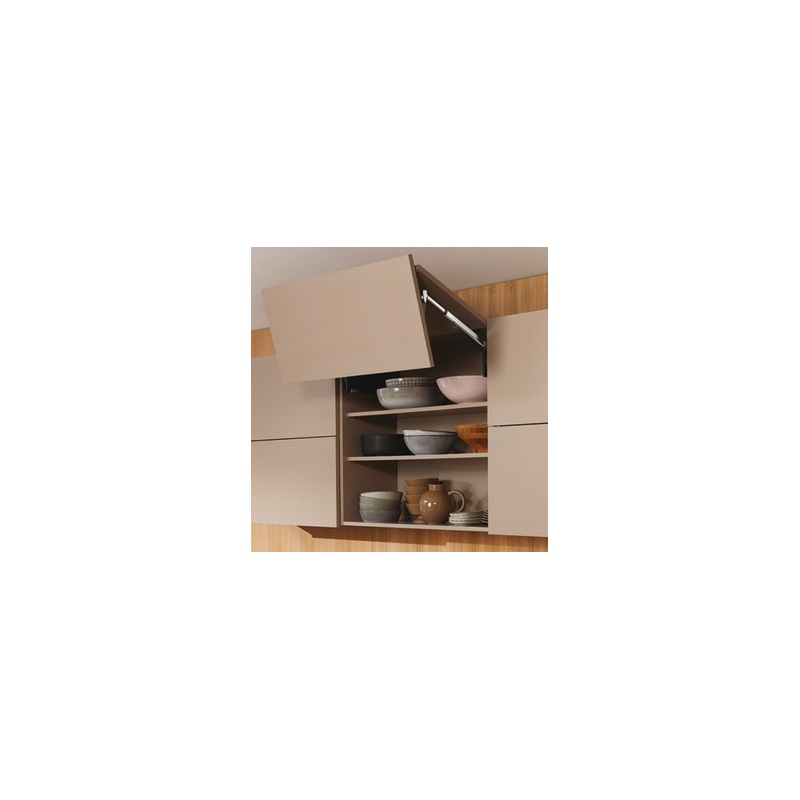

Aventos HF Top montāžas instrukcija
Zīmols:
Aventos HF Top

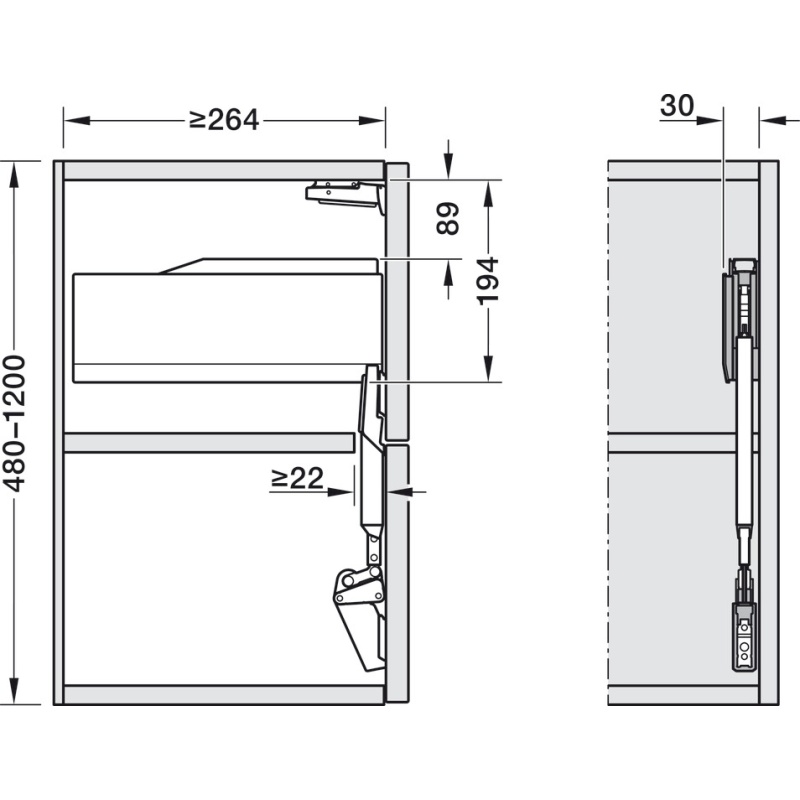

Skapja augstums 480 - 1200 mm, platums līdz 1800 mm.
Versija: fiksēta jebkurā pozīcijā, gluda un klusa aizvēršanās, pateicoties BLUMOTION

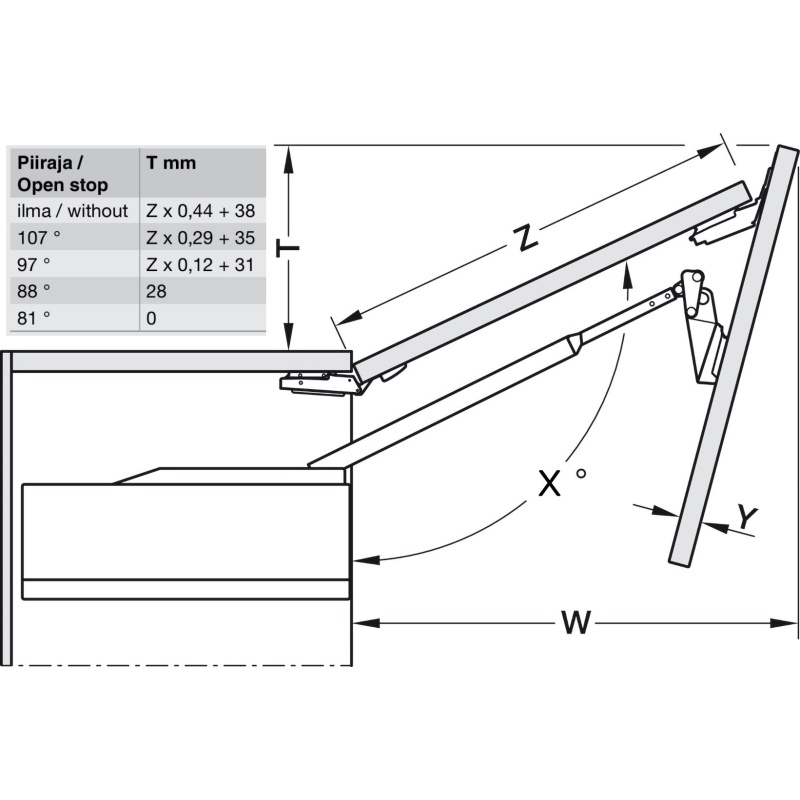

Integrētam atvēršanas leņķa ierobežotājam.
Materiāls: mehānisms - metāls; mehānismu pārsegi - plastmasa
Uzstādīšana: skapja dziļums vismaz 264 mm
Trešā mehānisma pievienošana nodrošina par 50% lielāku celšanas spēku.
Trešā mehānisma pievienošana ir ieteicama arī īpaši platiem skapjiem, kur pastāv priekšējā paneļa saliekšanās risks.
Lai saliktu komplektu, ir nepieciešami šādi priekšmeti
Mehānisma izvēle:
VT 2700–13500
VT 10000–19300
Lai noskaidrotu jaudas koeficientu (VT), izmantojiet šādu formulu:
VT = durvju svars (ieskaitot roktura svaru) x durvju augstums (mm) )
Piemēram: 5,5 (kg) x 600 (mm) = 3300 (WT)
Pacelšanas sviras izvēle:
Skapja augstumam 480–610 mm
Skapja augstumam 600 - 910 mm
Skapja augstumam 840 - 1200 mm
Skapja durvju eņģes durvju piestiprināšanai pie skapja ar preces kodu 342.81.400
Eņģu klipši divu stiprināšanai paneļi kopā produkta kods 372.74.990
Eņģu daudzums ar korpusa platumu:
līdz 1200 mm, svars līdz 12 kg - 2 gab
1200 līdz 1799 mm, svars 12 - 19 kg - 3 gab
1800 mm un svars no 20 kg - 4 gab
Eņģes un sviras pamatne ar produkta kodu 342.22.060
